Kệ để hàng nặng - Thiết kế kệ hạng nặng trọn gói

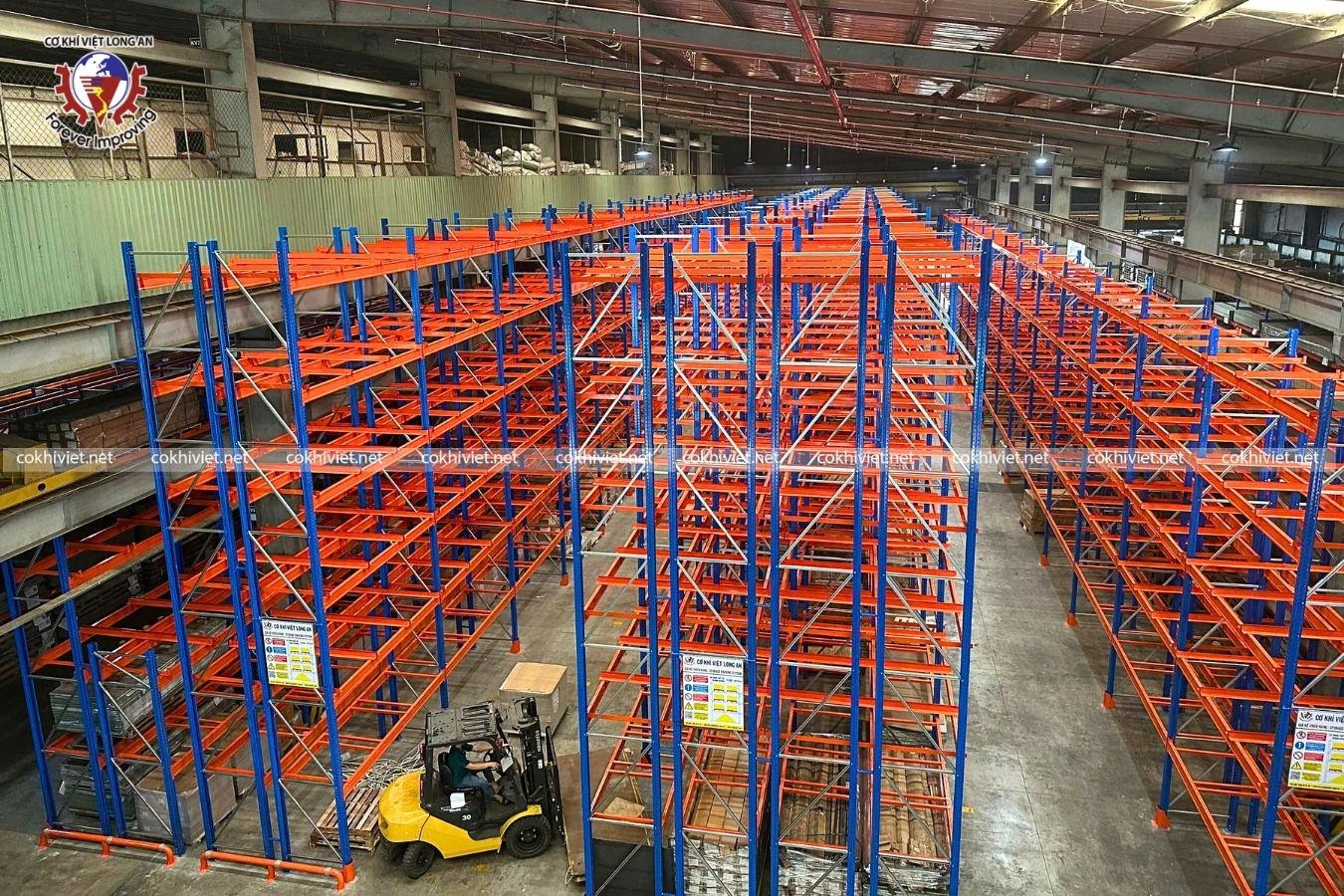

Kệ để hàng nặng là gì?

Kệ để hàng nặng hay kệ hạng nặng (Heavy duty racks) là các hệ thống giá kệ kho hàng có tải trọng nặng được dùng trong các kho công nghiệp, nhà xưởng.

Kệ hạng nặng thường được thiết kế với sức tải từ 500kg đến hơn 6000 kg/tầng (hoặc từ 500 - 3000 kg/pallet).

Đặc điểm cấu tạo chung

Về mặt kỹ thuật, một hệ thống kệ để hàng nặng trong kho thường từ thép chịu lực chất lượng SS400 hoặc tương đương với cấu tạo các chi tiết chung gồm:

• Chân trụ: thường là chân Omega để chịu lực tốt.
• Thanh beam: liên kết các chân trụ và trực tiếp chịu tải pallet.
• Thanh giằng hay thanh liên kết, gồm giằng ngang và giằng chéo.
• Mặt lót: tole, ván, lưới, khung lót, thanh lót.
• Xử lý bề mặt: Sơn tĩnh điện, thép mạ kẽm.

Về mặt thiết kế, một hệ thống kệ kho hạng nặng cần được cân chỉnh thiết kế đúng không gian diện tích, tính toán tải trọng / hệ số an toàn, tuân thủ tiêu chuẩn kỹ thuật, nguyên liệu, đảm bảo an toàn,...

Lợi ích khi đầu tư hệ thống kệ hạng nặng chất lượng

1. Giải pháp giúp tối ưu không gian kho đến 80 - 90%, tăng mật độ lưu trữ từ 1 - 3 lần.
2. Chịu tải lớn, lưu trữ hàng nặng an toàn trong thời gian dài.
3. Tăng tốc độ xuất nhập, nâng cao hiệu suất vận hành tối đa. Đặc biệt rất phù hợp cho các kho logistics, kho F&B, kho FMCG, nơi cần tốc độ vận hành nhanh chóng.
4. Dễ dàng quản lý, kiểm kê hàng hóa bằng các mã SKU.
5. Đảm bảo an toàn cho hàng hóa và người vận hành.
6. Linh hoạt thiết kế theo nhu cầu.
7. Dễ mở rộng, lắp thêm, điều chỉnh theo quy mô kho thực tế.
8. Giảm chi phí vận hành & chi phí thuê kho, xây mới.

Các mẫu kệ để hạng nặng phổ biến nhất

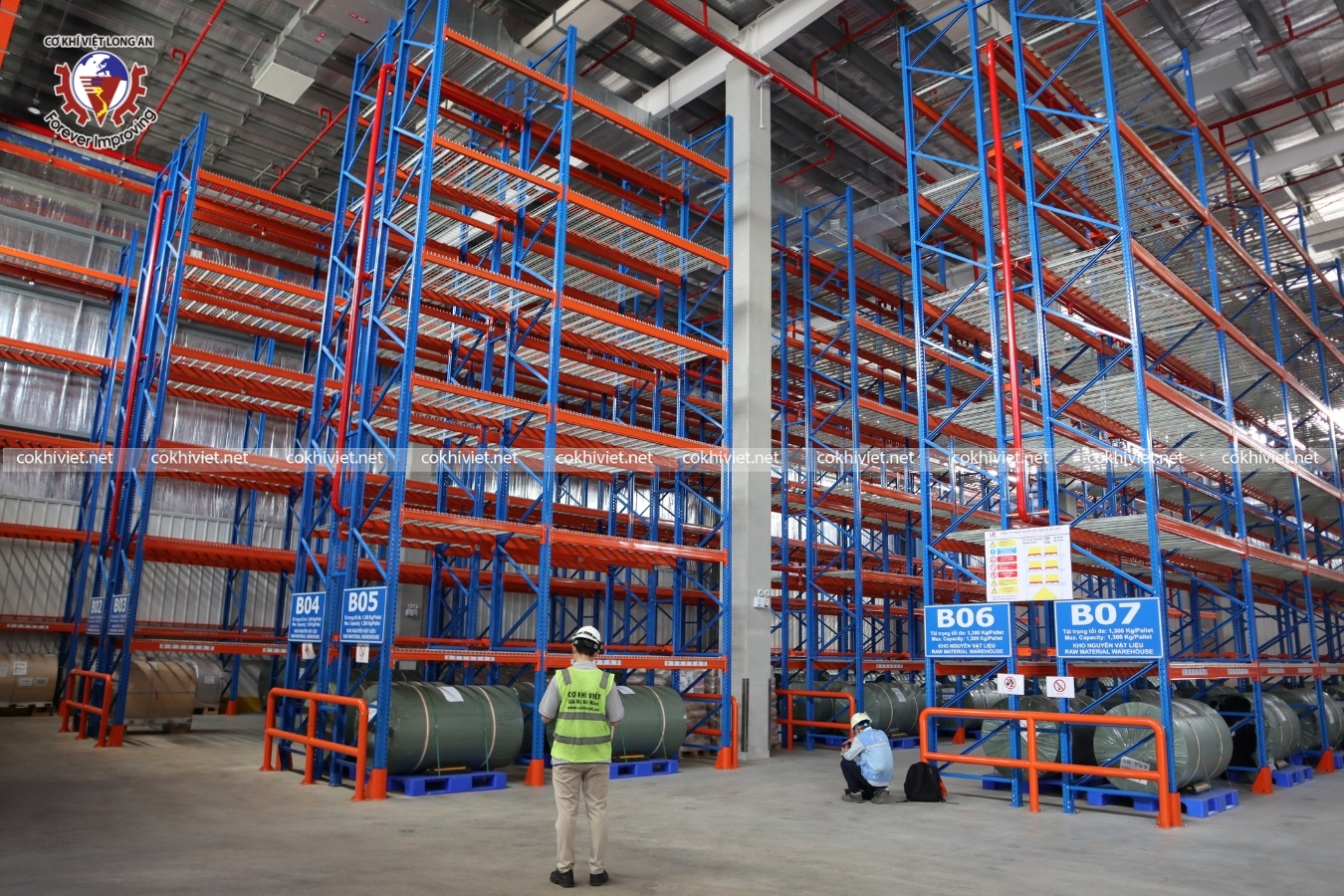

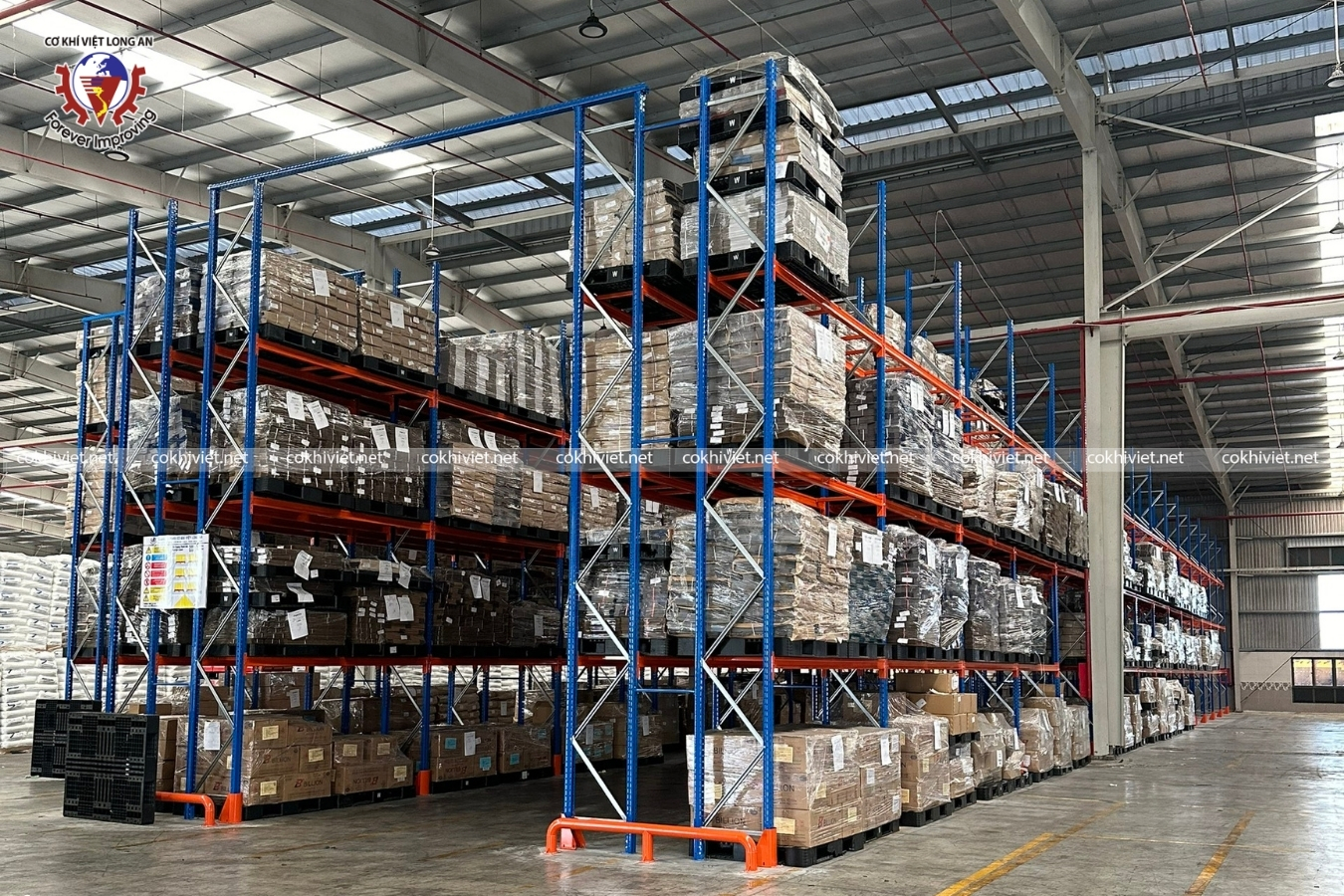

Kệ Selective pallet

Kệ Selective pallet là dòng kệ để hàng nặng phổ biến nhất trong các kho nhờ tính linh hoạt cao trong lưu trữ và vận hành.

Đặc điểm kỹ thuật:

• Thiết kế đa dạng từ 1 - 7 tầng.

• Đa dạng loại bửng lót: tole, ván, lưới, khung lót, thanh lót.

• Phù hợp kho thường, kho mát, kho lạnh.

Ưu điểm: Xe nâng tiếp cận trực tiếp 100% pallet mà không cần di dời pallet khác, phù hợp với kho có nhiều mã hàng (SKU) và tốc độ luân chuyển hàng nhanh.

Tải trọng: Thường dao động từ 500kg - 3000 kg/pallet.

Kệ Double Deep

Kệ Double deep cũng là một dòng kệ kho hạng nặng được dùng phổ biến sau Kệ Selective. Dòng kệ này về cơ bản có thiết kế tương tự như Kệ Selctive, tuy nhiên tăng mật độ lưu trữ thêm 50% so với kệ Selective thông thường.

Đặc điểm kỹ thuật:

• Lưu trữ chiều sâu 2 pallet cho kệ đơn và 4 pallet cho kệ đôi.

• Thiết kế đa dạng từ 1 - 7 tầng.

• Chiều cao kệ có thể đạt 14m.

• Đa dạng loại bửng lót: tole, ván, lưới, khung lót, thanh lót.

• Phù hợp kho thường, kho mát, kho lạnh.

• Yêu cầu xe nâng chuyên dụng có càng đôi để lấy pallet theo chiều sâu.

Ưu điểm: Tiết kiệm diện tích kho, tăng sức chứa lên 40% với chi phí đầu tư hợp lý và kết cấu ổn định cao. Phù hợp với kho có nhiều mã hàng (SKU) và tốc độ luân chuyển hàng nhanh.

Tải trọng: Thường dao động từ 500kg - 3000 kg/pallet.

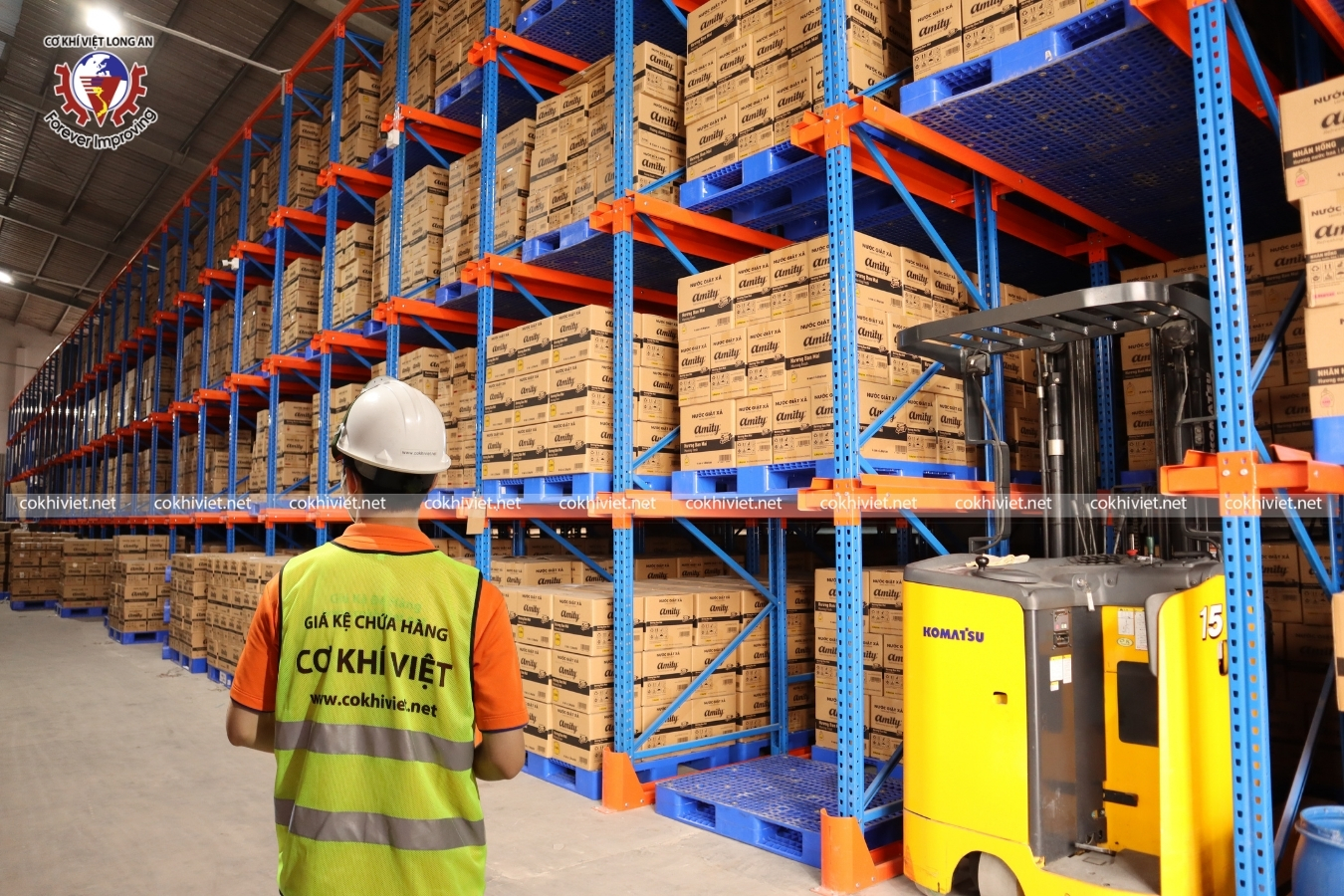

Kệ Drive in

Kệ Drive in là dòng kệ "quốc dân" trong các kho hàng có ít chủng loại, hàng hóa lưu trữ quy mô lớn.

Đặc điểm kỹ thuật:

• Thiết kế đa dạng từ 1 - 7 tầng.

• Chiều cao kệ có thể đạt 14m.

• Kích thước pallet đồng nhất.

• Xe nâng sẽ di chuyển trực tiếp vào bên trong các dãy kệ để đặt hoặc lấy pallet.

• Phù hợp kho thường, kho mát, kho lạnh.

Nguyên lý vận hành: FILO (First in last out). Nhập tại 1 hoặc 2 phía dãy kệ.

Ưu điểm: Tận dụng tối đa 80% diện tích kho, đặc biệt hiệu quả trong các kho lạnh hoặc kho thực phẩm & đồ uống.

Tải trọng: Thường dao động từ 500kg - 2000 kg/pallet.

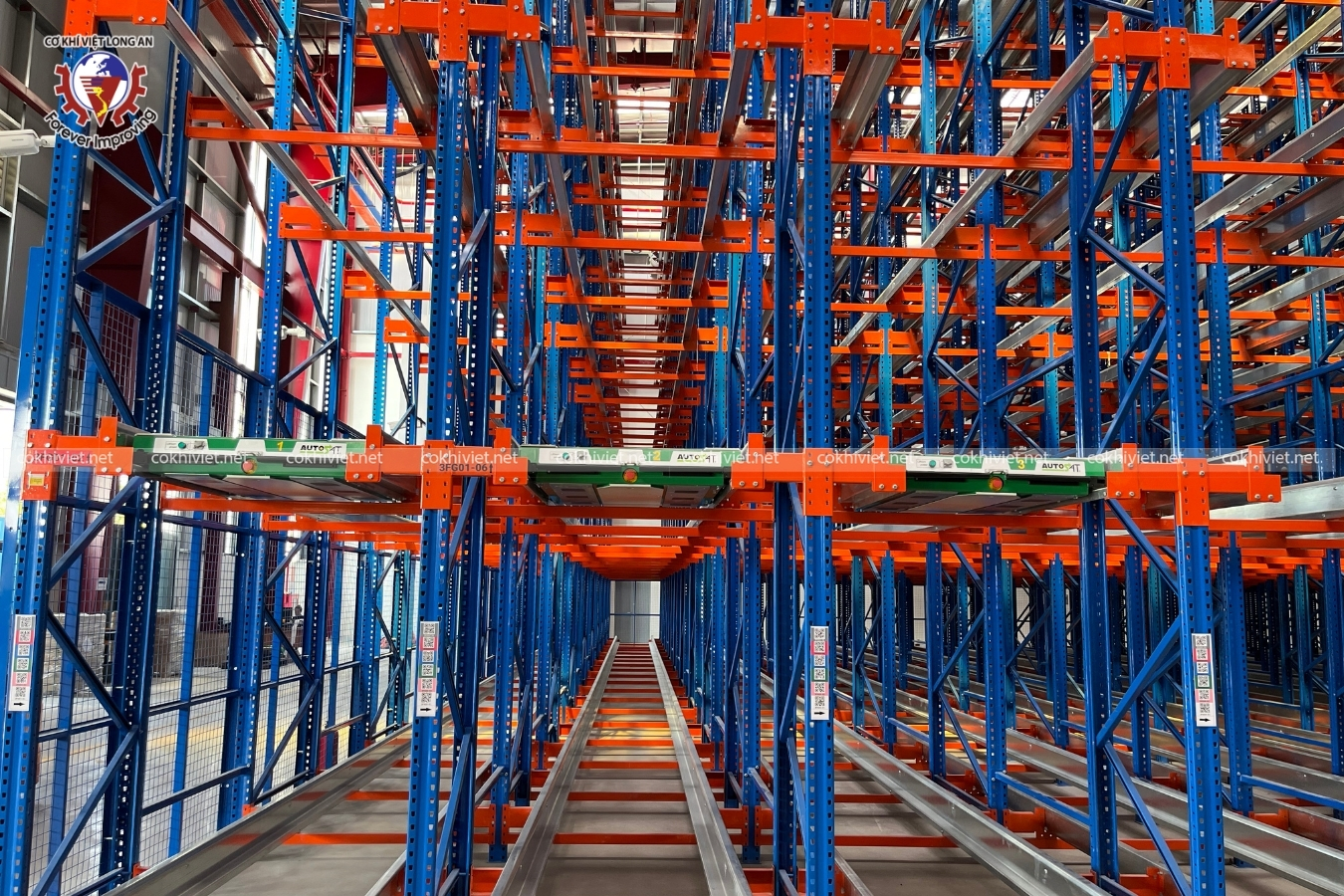

Kệ tự động Radio Shuttle

Kệ tự động Radio Shuttle là hệ thống kệ để hàng nặng hiện đại sử dụng robot shuttle để di chuyển pallet trong các dãy kệ. Người vận hành chỉ cần đặt pallet tại đầu dãy kệ, robot sẽ tự động nhập xuất được điều khiển từ xa.

Với thiết kế tương đồng như Kệ Drive in, nhưng xe nâng không cần đi sâu và dãy kệ để nhập xuất như hệ thống Kệ Drive in.

Đặc điểm kỹ thuật:

• Thiết kế đa dạng từ 1 - 7 tầng.

• Độ sâu tối đa 45 pallet.

• Kích thước pallet đồng nhất.

• Vận hành liên tục 8h, ≈450 pallet/ ngày.

• Phù hợp kho thường, kho mát, kho lạnh -30°C.

Nguyên lý vận hành: FIFO (First in first out) hoặc FILO (First in last out).

Ưu điểm: Tăng tốc độ xuất nhập hàng, giảm thiểu rủi ro va chạm và an toàn vận hành, tận dụng tối đa 90% diện tích kho.

Tải trọng: Thường từ 500kg - 1500 kg/pallet.

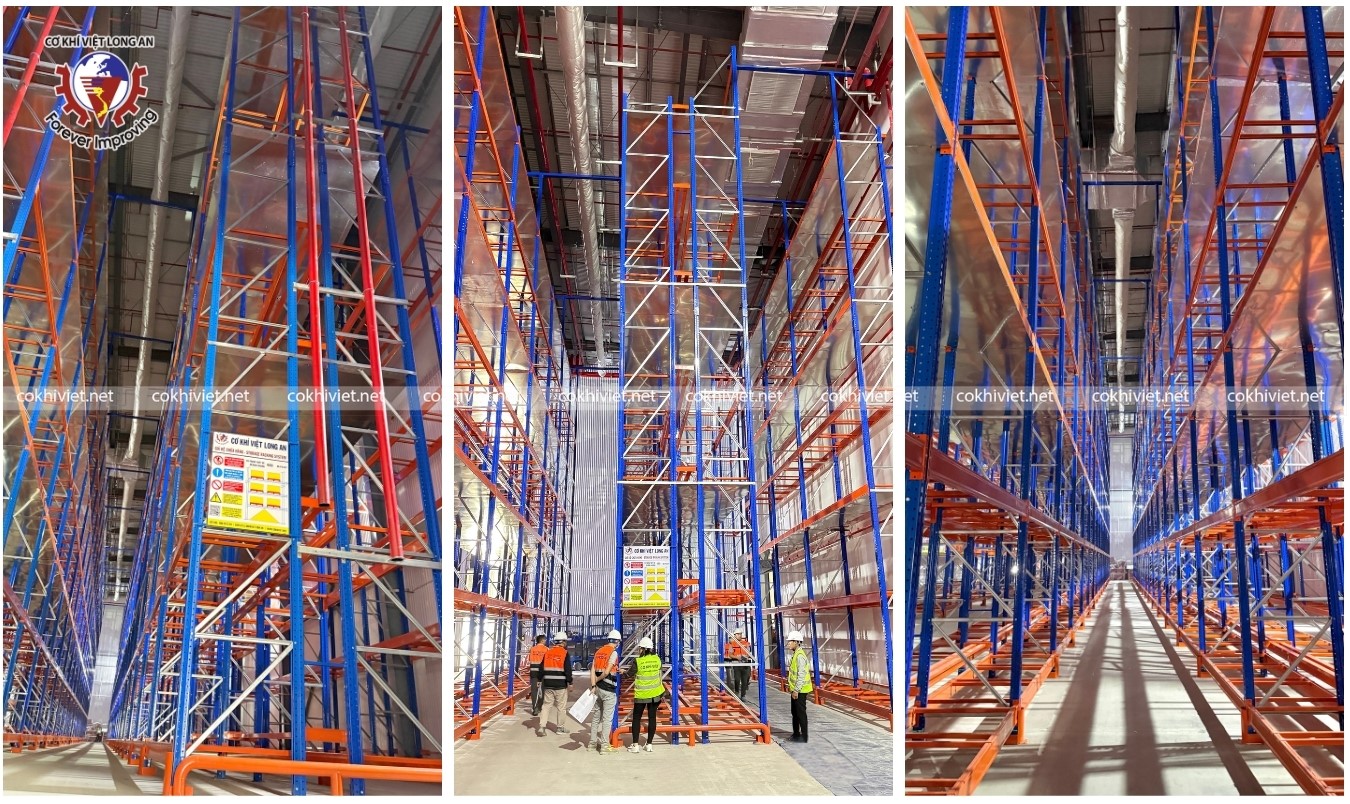

Kệ VNA (Very Narrow Aisle)

Kệ VNA là dòng kệ hạng nặng dành cho các kho hàng có chiều cao lớn nhưng hạn chế về chiều dài hoặc chiều rộng.

Thiết kế kệ này về cơ bản tương tự như Kệ Selctive, nhưng lối đi hẹp hơn.

Đặc điểm kỹ thuật:

• Thiết kế đa dạng từ 1 - 7 tầng.

• Chiều cao kệ có thể đạt 14m.

• Lối đi xe nâng từ 1.5m - 2m.

• Yêu cầu xe nâng chuyên dụng cho lối đi hẹp.

• Phù hợp kho thường, kho mát.

Ưu điểm: Tăng hơn 50% mật độ lưu trữ thông thường, đặc biệt hiệu quả trong các kho dược phẩm.

Tải trọng: Thường từ 500kg - 1500 kg/pallet.

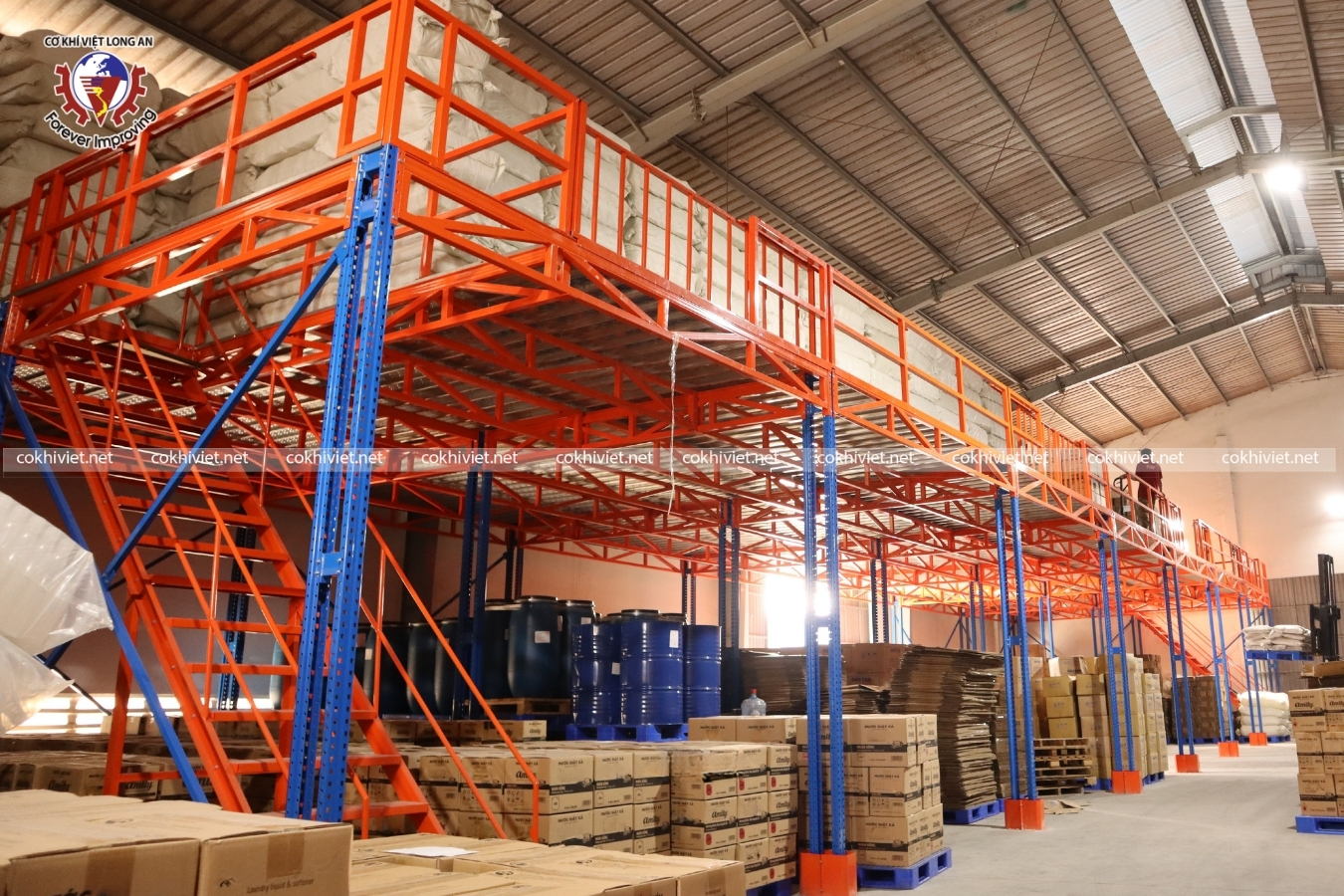

Kệ Sàn Lửng (Mezzanine)

Kệ sàn lửng (Mezzanine Floor) là một lựa chọn giúp tăng 2 - 3 lần không gian kho hàng. Thay vì chỉ sử dụng diện tích mặt sàn hiện có, hệ thống này tận dụng tối đa chiều cao nhà xưởng để tăng diện tích lưu trữ mà không cần mở rộng hoặc thuê mới.

Hệ thống sàn lửng chứa hàng nặng thường được thiết kế với cấu trúc khung thép chịu lực cực cao, cho phép lưu trữ hàng hóa trực tiếp trên mặt sàn hoặc kết hợp các hệ thống kệ để hàng.

Kệ sàn được thiết kế kết hợp với cầu thang, lan can an toàn, và các tấm lót sàn như thép, gỗ MDF, tole dập gân,... tùy vào mục đích sử dụng và tải trọng yêu cầu.

Tải trọng: Thường từ 500kg - 1000 kg/m².

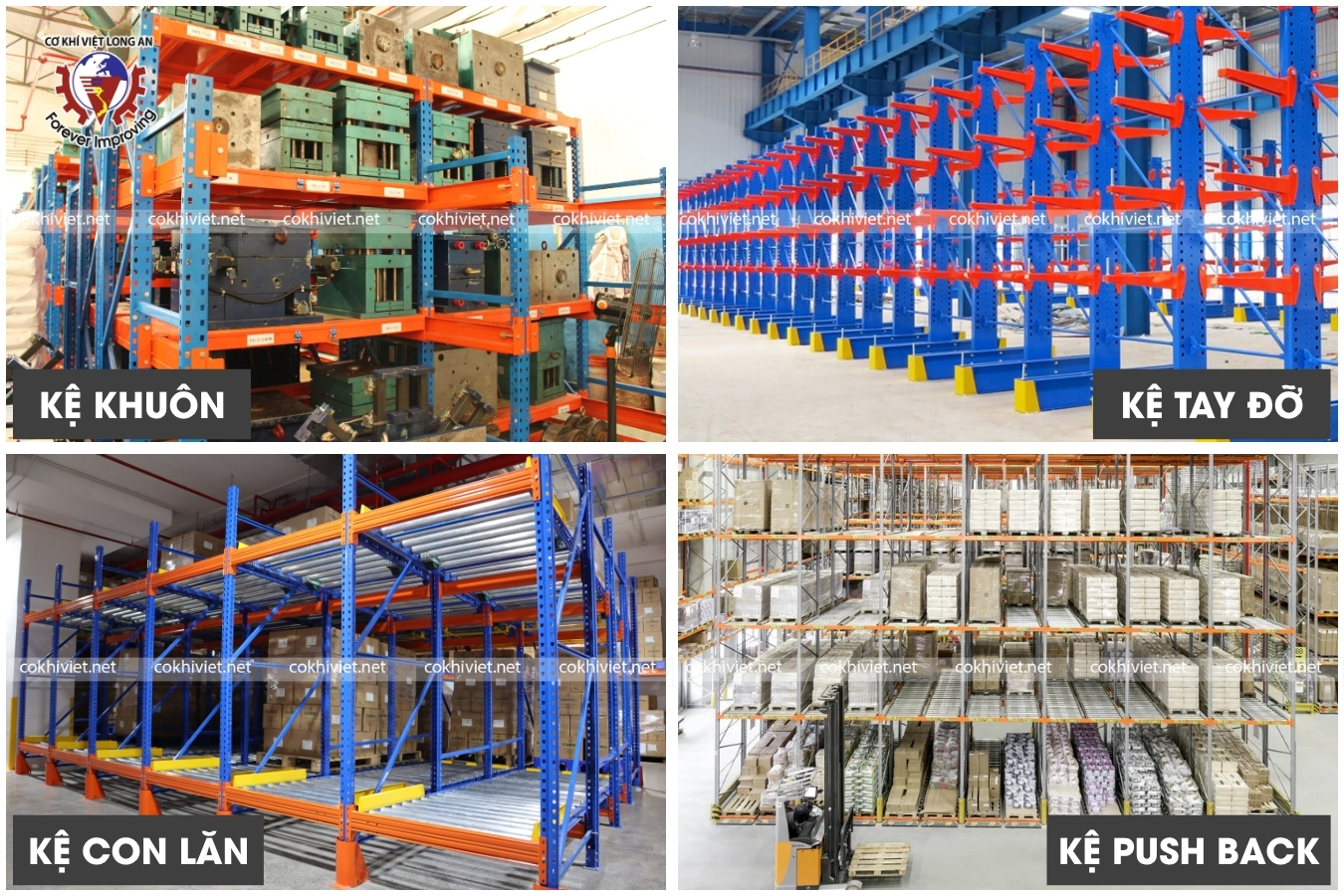

Một số dòng kệ để hàng nặng khác

Kệ Khuôn: là dòng kệ sắt để hàng nặng chuyên chứa các khuôn mẫu sản xuất, dụng cụ, động cơ trong các nhà máy sản xuất.

Kệ Tay đỡ: là loại kệ kho hàng nặng chuyên chứa các loại hàng hóa có chiều dài như: ống thép, ống nhựa, thanh gỗ, thép hình, vật liệu xây dựng....

Kệ Con lăn - Pallet Flow rack: một dòng kệ hạng nặng lưu trữ pallet đồng nhất kích thước, tải trọng từ 500 - 2000kg/pallet.

Kệ Pusk Back: tương tự như kệ Con lăn pallet, tuy nhiên chỉ cần nhập xuất 1 tại 1 điểm.

Bảng báo giá kệ để hàng nặng mới nhất

Dưới đây là bảng giá tham khảo mặt bằng chung của thị trường về các loại kệ kho hạng nặng phổ biến trên thị trường, giúp doanh nghiệp dễ dàng lựa chọn giải pháp lưu trữ phù hợp hơn.

Tại Cơ Khí Việt Long An, chúng tôi cung cấp một dịch vụ tư vấn, thiết kế, khảo sát và lắp đặt trọn gói, nên thực tế mỗi công trình đều là giải pháp kệ kho hạng nặng tối ưu trên từng m² cho khách hàng.

Chính vì thế, giá thành của một hệ thống kệ kho hạng nặng còn phụ thuộc nhiều vào các yếu tố: Tải trọng, kích thước, số lượng, diện tích & layout kho,... Để tư vấn và khảo sát kho nhanh chóng, chuẩn xác hãy liên hệ với chung tôi ngay!

Quy trình thiết kế và thi công kệ kho hạng nặng trọn gói từ Cơ Khí Việt Long An

• Bước 1: Tư vấn ban đầu để tiếp nhận nhu cầu.

• Bước 2: Khảo sát mặt bằng thực tế.

• Bước 3: Tư vấn thiết kế, bản vẽ 2D/3D để chọn ra thiết kế tối ưu kho nhất.

• Bước 4: Kí kết hợp đồng và gia công sản xuất.

• Bước 5: Vận chuyển và lắp đặt hoàn thiện.

• Bước 6: Nghiệm thu, thử tải và bảo trì định kỳ.

Hướng dẫn cách lựa chọn kệ để hàng nặng cho nhà kho

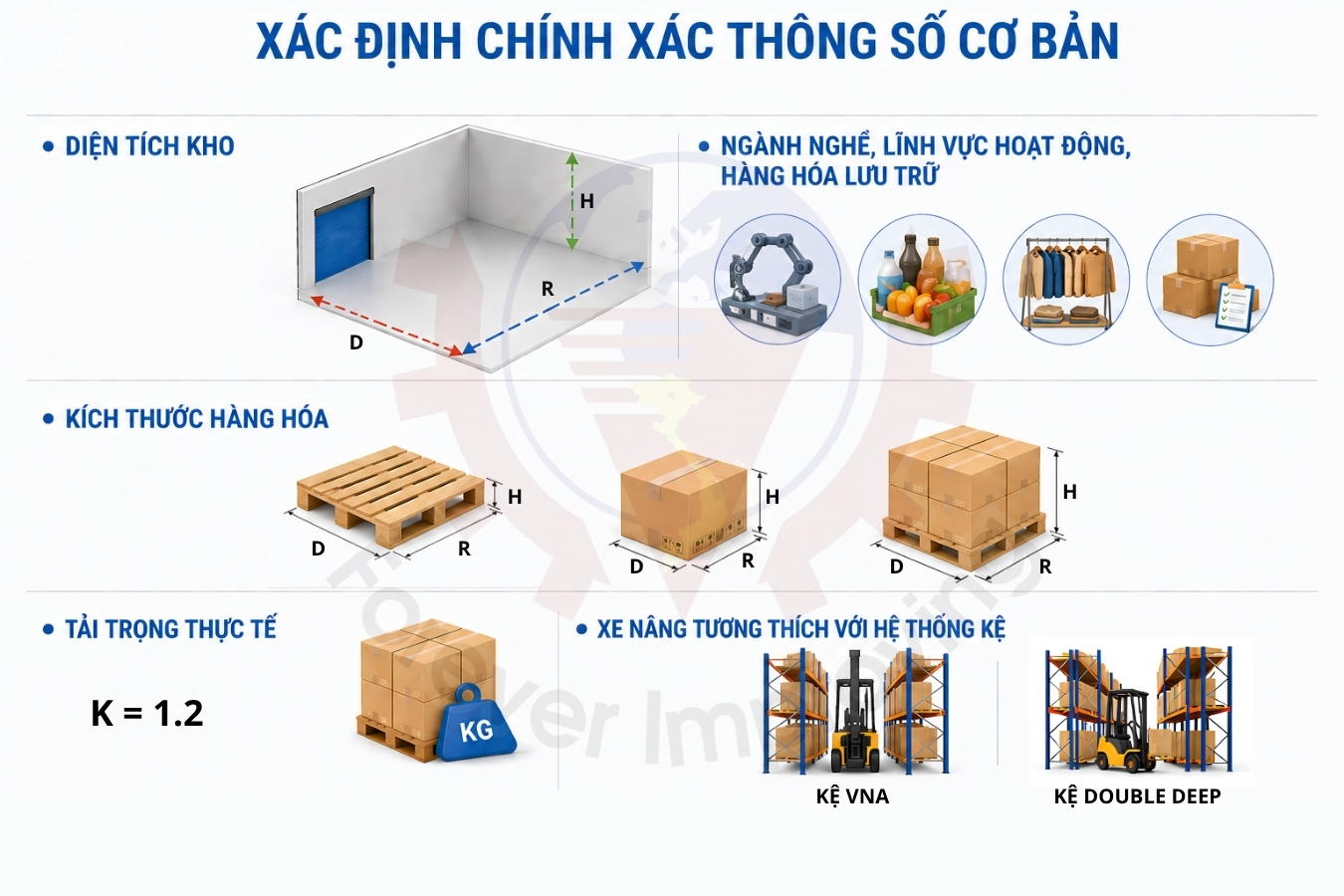

Xác định chính xác thông số cơ bản

Đây là bước tiên quyết để định hình kho hàng, cấu trúc kệ cần lắp đặt.

• Diện tích kho: Cung cấp các thông tin về diện tích dài - rộng - cao.

• Ngành nghề, lĩnh vực hoạt động, hàng hóa lưu trữ, để xác định tốc độ xuất nhập.

Kích thước Pallet: Cung cấp các thông số Dài x Rộng x Cao của pallet chứa hàng (thường 1.200 × 1.000 mm hoặc 1.100 × 1.100 mm; cao từ 200 - 500 mm), để tương thích thiết kế kệ.

Tải trọng thực tế: Tính toán tải trọng hàng và pallet để đơn vị cung cấp giá kệ thiết kế hệ thống kệ tải cho phép hợp lý, thường hệ số an toàn 1.2.

Xe nâng tương thích với hệ thống kệ: Một số dòng Kệ VNA, Kệ Double deep cần kệ chuyên dụng hơn.

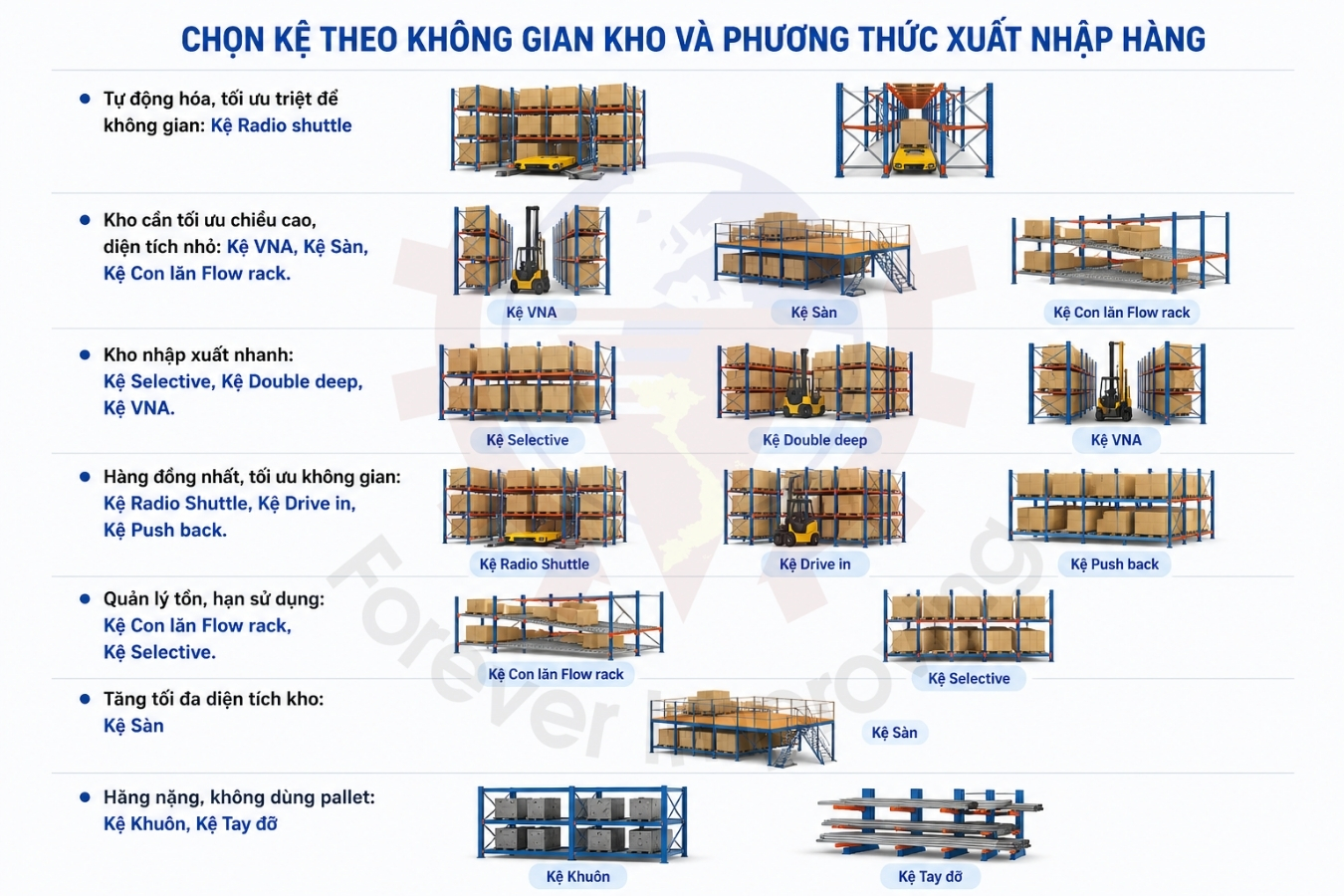

Chọn kệ theo không gian kho và phương thức xuất nhập hàng

• Tự động hóa, tối ưu triệt để không gian kho: Kệ Radio shuttle

• Kho cần tối ưu chiều cao, diện tích nhỏ: Kệ VNA, Kệ Sàn, Kệ Con lăn Flow rack.

• Kho nhập xuất nhanh: Kệ Selective, Kệ Double deep, Kệ VNA.

• Hàng đồng nhất, tối ưu không gian: Kệ Radio Shuttle, Kệ Drive in, Kệ Push back.

• Quản lý tồn, hạn sử dụng: Kệ Con lăn Flow rack, Kệ Selective.

• Tăng tối đa diện tích kho: Kệ Sàn

• Hàng nặng, không dùng pallet: Kệ Khuôn, Kệ Tay đỡ

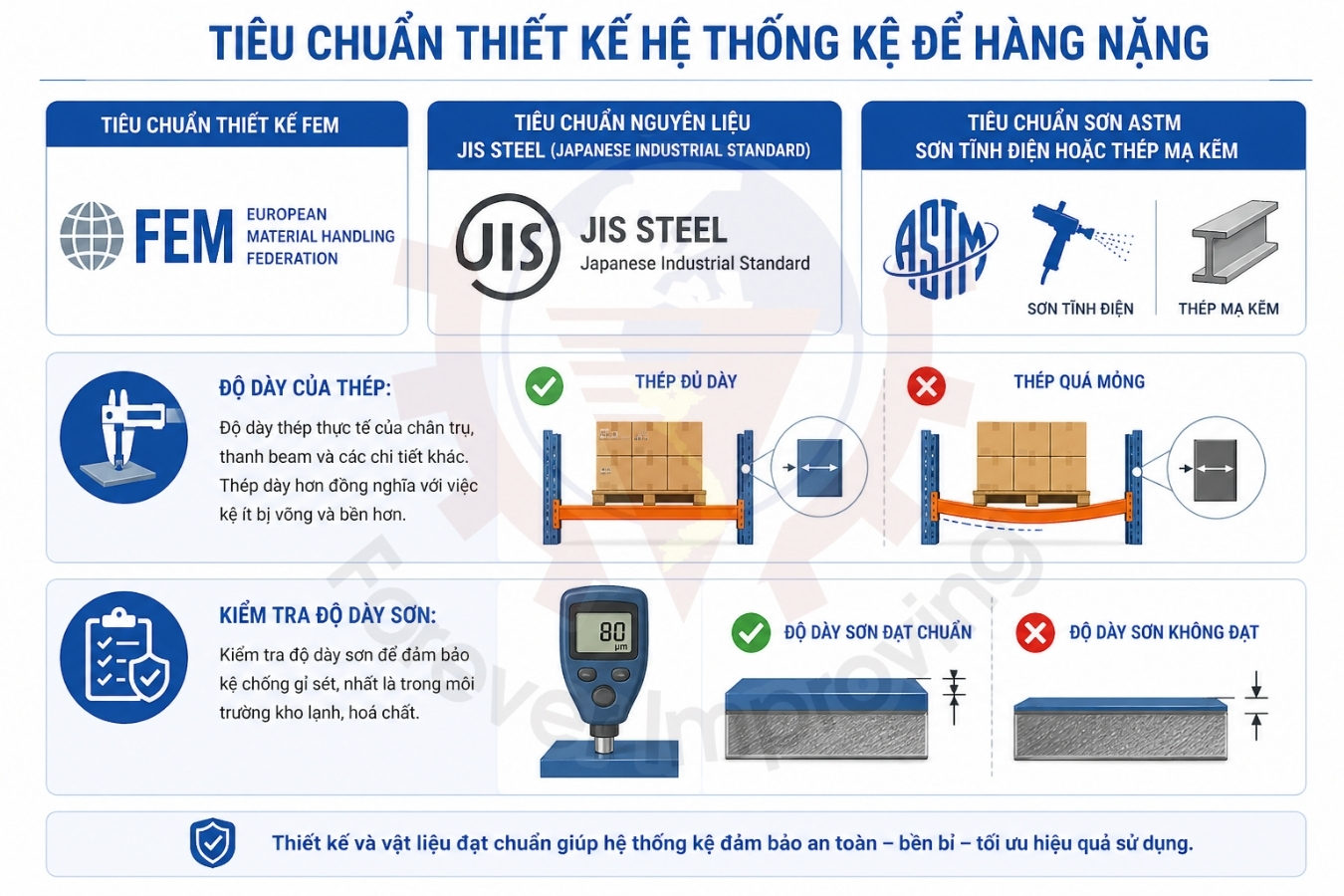

Tiêu chuẩn thiết kế Hệ thống kệ để hàng nặng

Tiêu chuẩn thiết kế FEM

Tiêu chuẩn nguyện liệu JIS STEEL (Japanese Industrial Standard)

Tiêu chuẩn sơn ASTM: sơn tĩnh điện hoặc thép mạ kẽm

• Độ dày của thép: độ dày thép thực tế của chân trụ, thanh beam và các chi tiết khác. Thép dày hơn đồng nghĩa với việc kệ ít bị võng và bền hơn.
• Kiểm tra độ dày sơn để đảm bảo kệ chống gỉ sét, nhất là trong môi trường kho lạnh, hoá chất.

Ưu tiên chất lượng và an toàn hơn là giá rẻ

Đừng chạy theo giá rẻ vì hệ thống kệ có thể sập bất cứ lúc nào, có thể gây thiệt hại gấp hàng trăm lần giá trị của nó.

Một hệ thống kệ thiếu an toàn có thể làm doanh nghiệp bạn đình truệ sản xuất, ảnh hưởng đến tính mạng người vận hành. Chính vì thế nên chọn đơn vị lớn, uy tín, có xưởng sản xuất, có bản vẽ kỹ thuật chi tiết và chế độ bảo hành rõ ràng (ít nhất 3 năm).

Tuân thủ các quy định và hướng dẫn của nhà sản xuất, thông báo nếu có các bất thường về hệ thống giá kệ để nhà cung cấp kịp thời hỗ trợ xử lý.

Tại sao nên chọn giải pháp kệ hạng nặng tại Cơ Khí Việt Long An?

Cơ Khí Việt Long An (CKVLA) là đơn vị uy tín hàng đầu trên thị trường với gần 20 năm kinh nghiệm chuyên cung cấp Giá Kệ Kho Hạng Nặng chất lượng cao.

Các sản phẩm của Cơ Khí Việt Long An đạt chuẩn ISO 9001:2015, ISO 14001:2015, nguồn nguyên liệu đầu vào chất lượng cao, được sản xuất trong nhà máy hiện đại, tự động hóa cao. Đảm bảo sản phẩm đến tay khách hàng luôn đúng thiết kế, độ bền cao, chịu tải tốt.

Chúng tôi đã cung cấp hơn 10.000+ dự án với đa dạng các dòng kệ kho hàng đã được lắp đặt trong và ngoài nước. Đến hiện tại, sản phẩm của Cơ Khí Việt Long An đã được xuất khẩu đến hơn 20 quốc gia ở Châu Mỹ, Châu Âu, các quốc gia Đông Nam Á,...

Từ 2019, Cơ Khí Việt Long An đã tiên phong cung cấp Hệ thống Kệ tự động Radio shuttle ra thị trường. Đến hiện tại, chúng tôi đã lắp đặt hơn 50 công trình, hơn 1000.000+ pallet đã vận hành thành công.

Dịch vụ hậu mãi hấp dẫn, bảo hành sản phẩm đến 60 tháng, hỗ trợ kỹ thuật 24/7,...

Lựa chọn Cơ Khí Việt Long An là lựa chọn nhà cung cấp uy tín, chuyên nghiệp giúp doanh nghiệp yên tâm về chất lượng sản phẩm và dịch vụ lắp đặt.
